在半導體工業的精密殿堂中，半導體硅片和晶圓作為基石般的存在，其質量直接關乎整個集成電路及半導體器件的性能與可靠性。為了確保這一制造過程的平穩運行與產品品質的卓越，溫度監控成為了不可或缺的一環。本文將深入探討晶圓測溫技術【TC Wafer】的奧秘，解析其多樣化的測溫方式及其在半導體制造中的廣泛應用。
半導體硅片，作為構建未來科技大廈的磚石，歷經晶圓生長、精細切割、嚴格清洗、精準摻雜及多層薄膜沉積等復雜工序，每一步都需精準控制溫度。溫度，這一看似無形的參數，實則是確保硅片性能一致性與產品質量的隱形守護者。

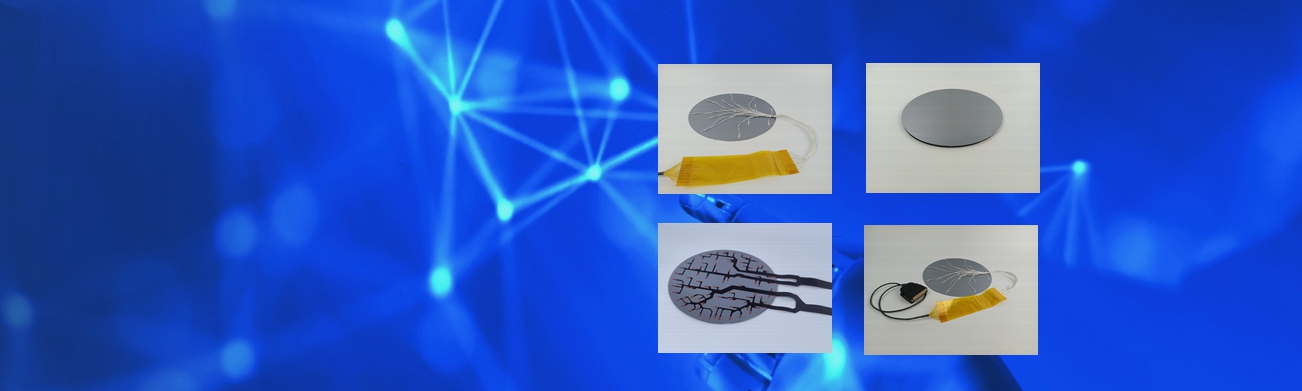

晶圓測溫技術【TC Wafer】應運而生，它如同一位敏銳的哨兵，時刻監測著晶圓表面的溫度變化，確保生產流程中的每一個細節都盡在掌握。其中，接觸式測溫以其高精度著稱，通過熱電偶、熱敏電阻等傳感器直接接觸晶圓表面，捕捉最細微的溫度波動。然而，這種親密接觸的代價是可能對晶圓造成微妙損傷，因此，在追求極致精度的同時，也需權衡其對產品的影響。
相比之下，非接觸式測溫技術則以其無損檢測的優勢脫穎而出。利用紅外輻射原理，紅外測溫儀能夠遠距離、非接觸地測量晶圓表面釋放的紅外能量，從而推算出溫度值。這種方法不僅避免了物理接觸可能帶來的損害，還實現了對晶圓溫度的實時監測，盡管在精度上可能略遜一籌，但其便捷性與安全性贏得了廣泛認可。

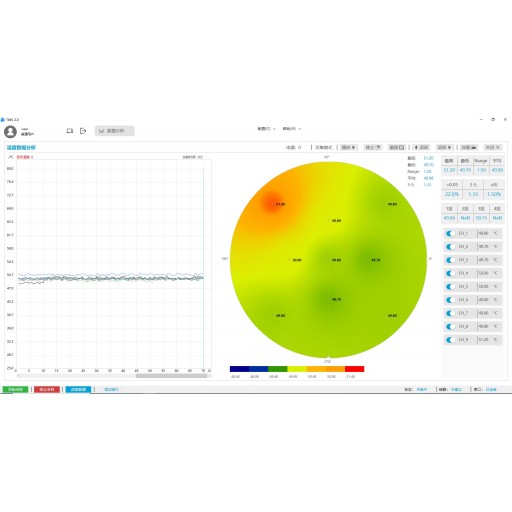

【TC Wafer】技術在半導體制造中的應用遠不止于此。它不僅是品質控制的得力助手，更是生產流程優化的重要工具。通過收集并分析晶圓在不同工藝階段的溫度數據，制造商能夠精準調整工藝參數，減少次品率，提升生產效率與產品合格率。此外，隨著科技的進步，【TC Wafer】技術也在不斷迭代升級，以更高的精度、更快的響應速度及更強的智能化水平，為半導體制造行業注入新的活力。
綜上所述，晶圓測溫技術【TC Wafer】在半導體制造中扮演著舉足輕重的角色。它不僅是保證產品質量與一致性的關鍵手段，更是推動半導體工業持續創新與發展的強大動力。隨著技術的不斷革新與優化，【TC Wafer】將繼續引領半導體制造走向更加精準、高效、智能的未來。
